دریچه کولر ( دریچه هوای ) وسط داشبورد شاهین :

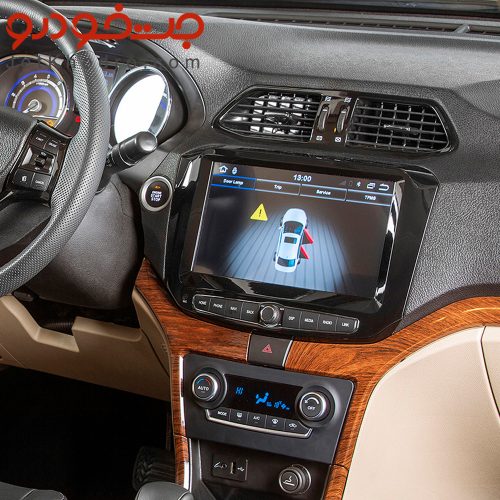

دریچه کولر وسط داشبورد شاهین یک قطعه پلیمری تزئینی و در عین حال عملکری میباشد که در قسمت میانی داشبورد خودرو شاهین بر روی پوسته داشبورد قسمت بالایی در بالای قسمت قاب ماینتور خودرو شاهین قرار گرفته است .

این قطعه علاوه بر جنبه تزئینی جهت دسترسی هر چه راحتر سرنشینان جلویی خودرو برای تنظیم و کنترل جریان ورودی گرمایش و یا سرمایش به داخل کابین خودرو را فراهم مینماید .

دریچه کولر وسط داشبورد شاهین از قسمتی پشتی به مجموعه کانال های خرطومی و هواکش داشبورد متصل شده تا ارتباط مستقیم با مجموعه بخاری و اواپراتور خوردو شاهین جهت تنظیم میزان دبی گرمایش و یا سرمایش سیستم تهویه مطبوع داخل کابین را تامین نماید .

دریچه هوای وسط داشبورد خودرو شاهین از یک مکانیزیم بسیار ساده که شامل سیستم چرخ دنده ای میباشد جهت تنظیم پره های جلویی و عقبی که امکان تنظیم جهت وززش باد به سمت چپ و راست و یا بالا و پایین را فراهم مینماید بهره برده ، در قسمت میانی این قطعه دو غلتک تنظیم جهت کنترل دبی جریان ورودی قرار گرفته که میتوان به میزان دلخواه و به صورت دستی میزان باز و بسته بدون دریچه پشتی دریچه هوای وسط داشبورد را تنظیم نمود قرار گرفته است .

یکی از نکات مهم که در خصوص دریچه کولر وسط داشبورد شاهین باید مد نظر داشته باشید این است که کورس حرکتی پره های تنظیم جلویی و عقب تحت زاویه مشخص قابل تنظیم میباشد، اعلام فشار و نیروی بیش از حد به هر یک از کلید های تنظیم دستی دریچه سبب آسیب و شکسته شدن پره ها از محل اتصال خود به دریچه میشود که این امر باعث کاهش طول عمر قطعه و لزوم به تعویض قطعه معیوب با قطعه جایگزین را ایجاد می نماید .

نقد و ایردات در طراحی :

متاسفانه با وجود تکنولوژی های امروزی پیشرفته همچنان شرکت سایپا ایردات بسیار زیادی در بحث طراحی محصول و طراحی مکانیزم ها را دارد ، این موضوع شامل قطعه دریچه کولر وسط داشبورد شاهین میباشد که شرکت سایپا در  طراحی و مکانیزم چرخ دنده که در این قطعه استفاده نموده سبب پایین آمدن طول عمر و عملکرد قطعه میشود .

از شایع ترین ترین مشکلاتی که در این نوع مکانیزم به وجود می آید اصطکاک بین چرخ دنده ها طی استفاده های مکرر که سبب خوردگی لبه های چرخ دنده ها می شود می توان اشاره نمود .علاوه بر این تنظیم پره های افقی و عمودی دریچه به صورت دستی تنظیم میشود که در صورت اعلام فشار بیش از حد سبب شکسته شدن پره ای دریچه نیز میشود ، در حالی که تنها با قرار دادن یک الکترومترو در این سیستم این امکان وجود داشت که کورس حرکتی دریچه ها به صورت الکتریکی تنظیم شود تا طول عمر قطعه افرایش یاید.

یکی دیگر از ایرادات در طراحی این محصول قسمت میانی دریچه کولر وسط داشبورد شاهین میباشد که بسیار نازک و شکننده طراحی شده است .

با این وجود یکی از مهمترین مسائل در کاهش هزینه ای استهلاکی هر خودرویی اشراف راننده خودرو بر ماهیت و مکانیزم های هر قطعه میباشد ، در اینجا تلاش مجموعه جت خودرو علاوه بر تامین قطعات اورجینال بر این است تا با ارائه مسائل فنی و کیفی مربوط به قطعات از بروز و تحمیل هزینه استهلاکی برای دارندگان خودرو به سهم خود جلوگیری نماید .
